無料トライアル 実施中
IoT回転機器予知保全サービス
無線振動センサーによる状態監視・故障予知。
無人で簡単・安全に設備管理ができます。
製品概要Overview
回転機器に“センサー”を設置
“近・中距離無線(Bluetooth)”で
設置ゲートウェイがデータを受信
スマホIoT通信ゲートウェイ
“クラウド”で
「データ処理」と「データ蓄積」
クラウド/データセンター
“アラートメール”を送信
自動送信(※1)・グラフ表示(※2)
※1. アラートメール自動送信
●振動速度がしきい値を超えた場合
●加速度FFTの特定周波数成分がしきい値を超えた場合
※2. グラフ表示
●振動加速度・振動速度●各種FFT
●周辺温度●ログのcsvデータダウンロード

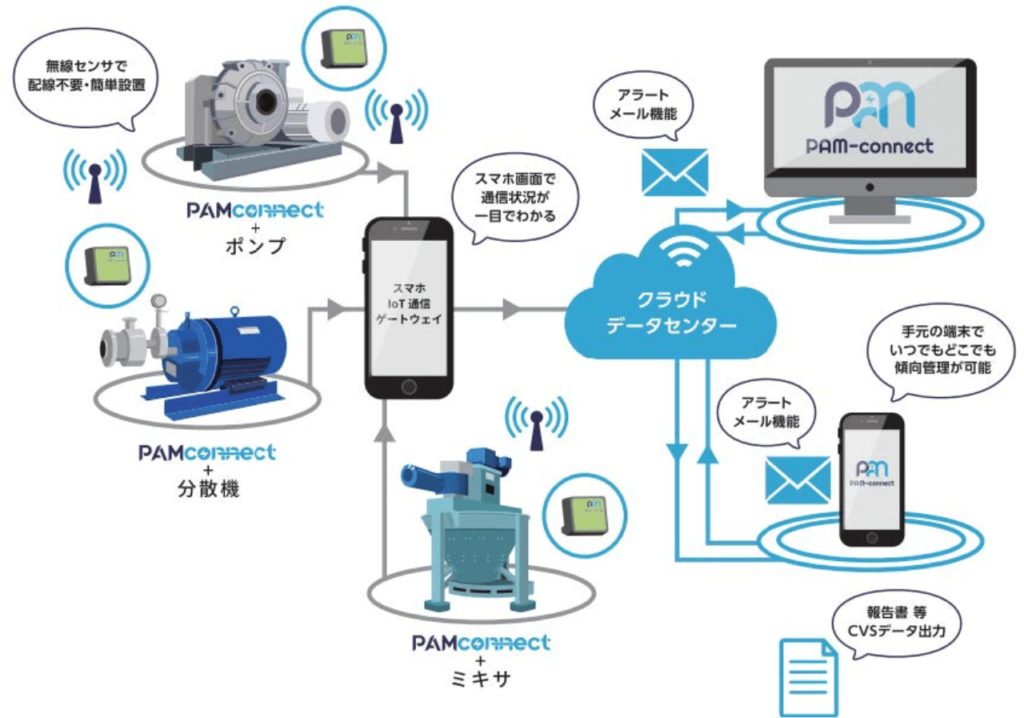

Pam-connectの仕組み
導入メリット
- 人の手をかけず安全に自動でデータ収集と見える化ができます。
- データ管理の大幅な簡略化ができ、工数や人員を削減可能です。
- センサーとスマートフォンを取り付けるだけでサービスを利用開始できます。
- 部品交換、整備計画に活用できます。
- 継続的な測定により、異常の早期発見が可能です。
特徴
-
簡単設置
防塵・防水機能を備えた小型センサーを対象機器にねじ止め、接着などにより設置します。無線センサーの採用により配線が不要です。
-
スマートフォンゲートウェイの採用
画面があるので対象機器設置近傍での通信状態が確認可能です。AndroidOSなので、将来的な新端末への移植が容易です。
-
クラウドデータセンターでのデータ管理
対象機器すべてのデータを手元の端末(PC、タブレット、スマホ等)により確認可能です。いつでもどこからでもデータにアクセス可能で、優れたセキュリティを持ちます。取得データがクラウドに蓄積され、日毎、月毎等で比較でき傾向管理が可能です。
回転機器メーカーのノウハウ
30年以上の歴史を持つ大平洋機工によるノウハウを組み込んだ、故障予知サービスです。システムに精密診断(FFT解析)の技術を採用しました。

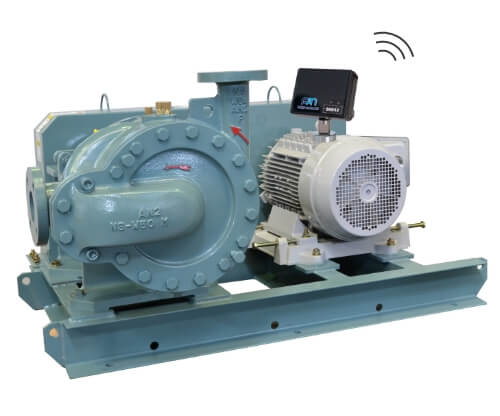

導入事例Case Study
C社様の場合
C社では、機器Aと機器Bを毎年交互に定期整備している。
今年度は「機器A」の整備を行う予定。
Pam-connectを採用。
今年度整備予定機器「A」
健全を確認
不要になった整備作業を削減
来年度整備予定機器「B」
異常振動傾向を検出
整備対象を機器Bに変更
の採用によって
保守計画の最適化が図れました。
システム仕様Specification
・機能
| ユーザーアカウント管理機能 | 組織ID、ログインID、パスワードによるログイン機能 |
|---|---|
| センサー登録/監視機能 | センサーの新規登録 センサーの情報編集機能 |
| ゲートウェイ登録/監視機能 | ゲートウェイの新規登録 ゲートウェイの情報編集機能 |
| センサー波形表示機能 (検索時の波形) | データログ検索機能 CSVダウンロード機能(測定元データ/加速度・温度) CSVダウンロード機能(FFT計算データ) |
| アラート機能 | ①振動速度、振動加速度が閾値を超えた際にアラートメール発報を設定 ②温度が閾値を超えた際にアラートメール発報を設定 ③指定した周波数範囲の中でFFTの値が閾値を超えた際にアラートメール発報を設定 ④過去データの内、何回分の測定データを元にアラートメールの発報を設定 |
・センサー
| 寸法 | 45mm×43.5mm×22.6mm | |
|---|---|---|
| 搭載センサ | 種類 | 振動センサ(温度用サーミスタ付き) |
| 振動周波数 | 10Hz～10,000Hz | |
| 検出振動加速度 | 最大±4G分解能25mG | |
| 検知方向 | 1軸 Z方向 | |
| 振動サンプリング周波数 | 2.5kHz/25kHz | |
| GWとの接続 | 2.4GHz/920MHz帯 切替可能 | |
| 無線通信距離 | 10m(2.4GHz)/200m(920MHz) | |
| 電源 | 内蔵2次電池（Liイオン） | |
| 電池寿命 | 約3年(1回/日測定時) | |
| 消費電流 | 50mA(PowerON)、15mA(Tx)、7μA(Sleep) | |
| 表示灯 | 1個(緑) | |
| 防塵・防水性 | (簡易防水・防塵) | |
| 使用環境 | 本体：充電時 0℃～+45℃/放電時、0℃～+60℃ | |
| 設置方法 | 磁石、接着剤、ねじ止め | |
・ゲートウェイ
| 自動起動 | スマホ起動時のアプリケーション自動起動 |
|---|---|
| 終了 | メニュー選択によるアプリケーション終了 |
| 受信データ送信 | クラウドへの受信データ送信機能 |
| 受信データ一覧 | センサー受信情報の一覧 |
| アプリケーション画面 |
送受信
アプリ
警告 |

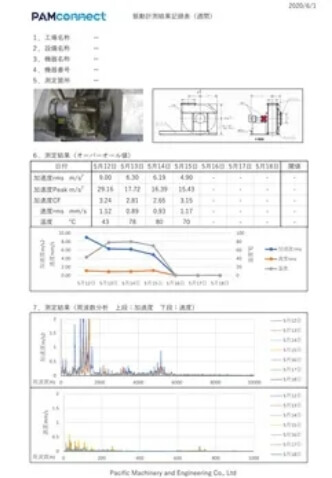

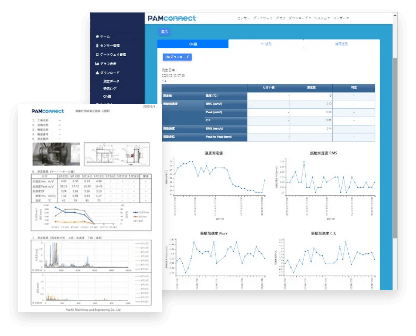

・PC管理画面、レポート出力例

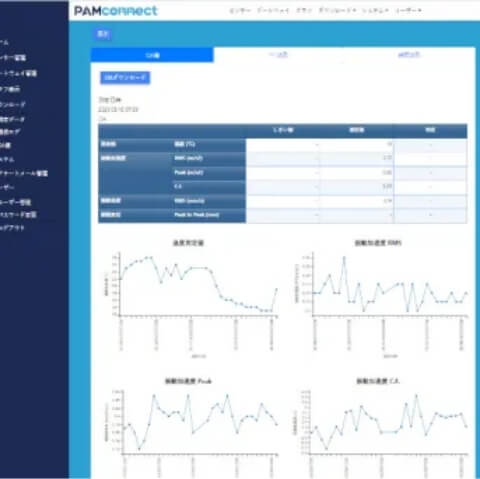

PC管理画面
機器保守計画に活用できるcsvデータの出力が可能

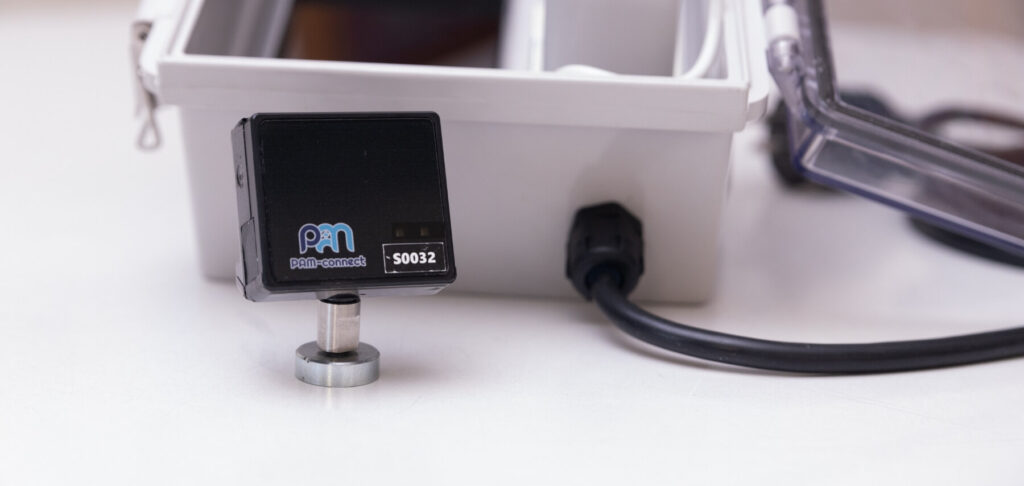

お試しプランTrial
無料トライアル 実施中!!
必要な機器は全てセットでレンタルで設置工事不要。1か月間、実際に予知保全サービスをご利用いただけます。スマートフォン充電用の100Vコンセントだけご用意ください。
Step. 1

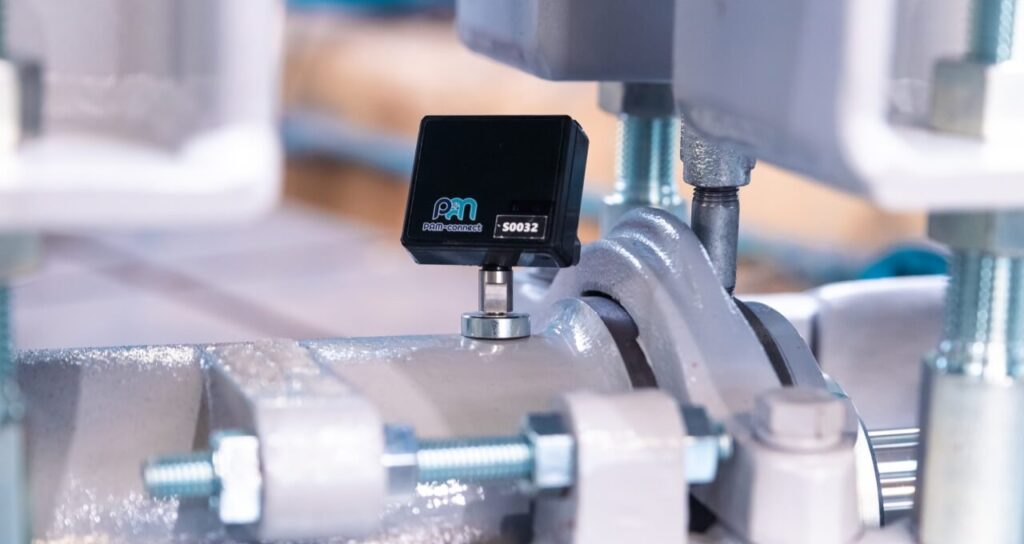

センサーをマグネットで機器に設置
Step. 2

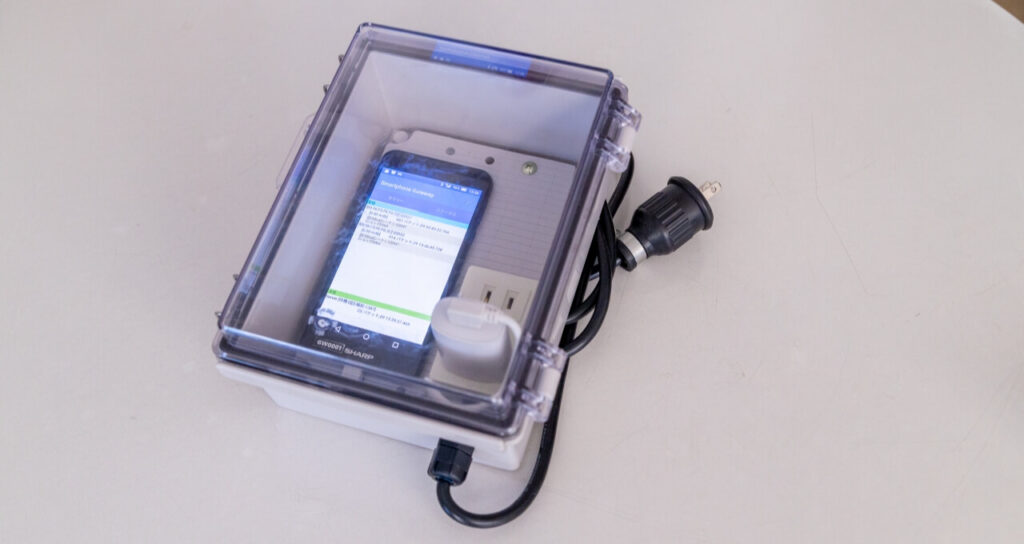

スマートフォンをセンサーのBluetoothが届く範囲で電源に接続
簡単！2Stepで準備完了。
インターネットでウェブサイトにログインし、 実際にシステムをお使いいただけます。
